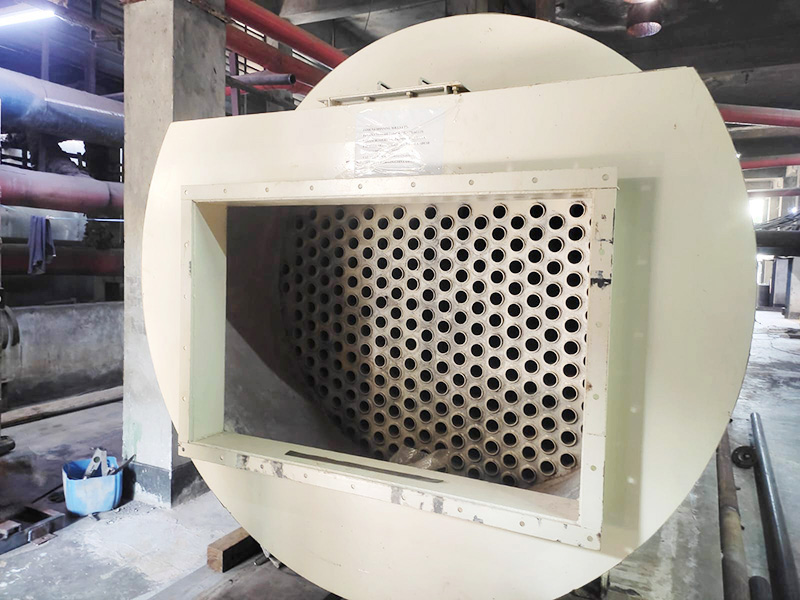

在化工產(chǎn)業(yè)能源循環(huán)體系中，余熱鍋爐作為回收高溫煙氣余熱、提升能源綜合利用率的核心裝備，其穩(wěn)定運行直接關系到企業(yè)的經(jīng)濟效益與環(huán)保指標。然而，復雜多變的化工煙氣憑借強腐蝕性特質(zhì)，持續(xù)威脅著余熱鍋爐受熱面的安全服役，由此引發(fā)的設備故障不僅導致頻繁停機檢修，更可能觸發(fā)安全事故。系統(tǒng)剖析腐蝕機理、精準實施防護策略，已成為化工行業(yè)亟待突破的技術(shù)瓶頸。

一、化工煙氣的腐蝕性成分剖析

化工生產(chǎn)工藝的多樣性決定了煙氣成分的復雜性，其中蘊含的強腐蝕性物質(zhì)可分為三大類，對余熱鍋爐構(gòu)成全方位侵蝕。

（一）酸性氣體的腐蝕威脅

1. 二氧化硫（SO?）：在硫磺制酸、含硫礦石冶煉等工藝中，原料中的硫元素氧化后釋放大量 SO?。該氣體在催化劑（如飛灰中的金屬氧化物）與氧氣協(xié)同作用下，可快速轉(zhuǎn)化為三氧化硫（SO?），某硫磺制酸企業(yè)實測數(shù)據(jù)顯示，煙氣中 SO?氧化率最高可達 12%。

2. 三氧化硫（SO?）：SO?與水蒸氣結(jié)合形成的硫酸蒸汽是低溫腐蝕的 “元兇”。當金屬壁溫低于酸露點（通常 120 - 160℃）時，液態(tài)硫酸迅速附著，某冶煉廠余熱鍋爐尾部受熱面因硫酸腐蝕，年減薄量達 0.8 - 1.2mm。

3. 氯化氫（HCl）：PVC 生產(chǎn)、氯堿化工等過程產(chǎn)生的 HCl 氣體，溶于水后形成的鹽酸溶液能穿透金屬鈍化膜。某氯堿企業(yè)檢測發(fā)現(xiàn)，煙氣中 HCl 濃度超過 100mg/m3 時，金屬腐蝕速率提升 3 - 5 倍。

4. 氫氟酸（HF）：磷肥生產(chǎn)、氟化工過程排放的 HF 氣體，可與金屬氧化物反應生成揮發(fā)性氟化物。在某磷肥廠余熱鍋爐中，含 HF 煙氣導致陶瓷涂層表面出現(xiàn)蜂窩狀腐蝕。

（二）鹽類物質(zhì)的高溫侵蝕

1. 堿金屬鹽：燃煤、生物質(zhì)燃料中的鈉（Na）、鉀（K）元素燃燒后形成 NaCl、KCl 等鹽類，在 550℃以上高溫環(huán)境中，這些鹽類會破壞金屬表面的 Cr?O?保護膜。某煤化工企業(yè)過熱器因堿金屬鹽腐蝕，三年累計壁厚減薄達 40%。

2. 重金屬鹽：有色金屬冶煉煙氣中的銅、鉛、鋅鹽類，通過電偶腐蝕機制加速金屬損耗。在鋅冶煉余熱鍋爐中，含鋅鹽煙氣使換熱管局部腐蝕速率高達 1.5mm / 年。

（三）協(xié)同腐蝕介質(zhì)作用

1. 氧氣（O?）：高溫下氧氣與金屬發(fā)生氧化反應，形成的氧化膜若存在缺陷，會在 SO?、Cl?等協(xié)同作用下加速破壞。

2. 水蒸氣（H?O）：作為電解質(zhì)溶液的載體，水蒸氣與酸性氣體結(jié)合形成腐蝕微電池。當煙氣濕度超過 60% 時，電化學腐蝕速率顯著提升。

二、余熱鍋爐受熱面腐蝕類型及機理探究

根據(jù)運行溫度與腐蝕介質(zhì)差異，受熱面腐蝕可分為高溫腐蝕、低溫腐蝕與沖刷腐蝕三大類型，每種腐蝕均呈現(xiàn)獨特的破壞特征。

（一）高溫腐蝕機制

1. 硫酸鹽型高溫腐蝕：在 500 - 700℃區(qū)間，堿金屬硫酸鹽（如 Na?SO?）與 Fe?O?反應生成低熔點共晶物，某燃煤電廠數(shù)據(jù)顯示，當 Na?SO?含量超過 1% 時，金屬熔點可降低至 600℃以下，導致保護性氧化膜剝落。

1. 硫化物型高溫腐蝕：含 H?S 煙氣在 600 - 900℃條件下，與 Fe 發(fā)生反應生成 FeS，隨后 FeS 被氧化為 Fe?O?與 S，釋放的活性硫持續(xù)參與腐蝕循環(huán)。某煉油廠加氫裂化裝置余熱鍋爐因硫化物腐蝕，每年需更換 15% 的高溫部件。

（二）低溫腐蝕特征

1. 硫酸露點腐蝕：當壁溫低于酸露點時，硫酸液滴附著引發(fā)均勻腐蝕。某硫酸廠省煤器因硫酸腐蝕，運行兩年后壁厚從 4mm 減至 1.5mm。

1. 多元酸露點腐蝕：HCl、HF 等酸性氣體形成的露點腐蝕具有局部性，常導致點蝕穿孔。某氯堿企業(yè)空氣預熱器因 HCl 腐蝕，單月穿孔數(shù)量達 23 處。

（三）沖刷腐蝕效應

1. 固體顆粒沖刷：煙氣中攜帶的飛灰、催化劑顆粒以 30 - 60m/s 速度沖擊受熱面，形成溝槽狀磨損。某燃煤鍋爐對流管束因沖刷腐蝕，表面粗糙度從 Ra0.8μm 增至 Ra6.3μm。

1. 液滴沖刷腐蝕：濕法脫硫后煙氣攜帶的漿液滴，在沖擊金屬表面時形成微切削效應，某電廠脫硫后余熱鍋爐因液滴沖刷，換熱管局部減薄速率達 0.5mm / 月。

（四）受熱面腐蝕引發(fā)的多重危害

受熱面腐蝕不僅縮短設備壽命，更在經(jīng)濟、安全、環(huán)保等維度產(chǎn)生連鎖反應。

· 設備壽命銳減：某石化企業(yè)余熱鍋爐因腐蝕提前 6 年退役，更換成本超 2000 萬元。

· 能效顯著下降：腐蝕導致熱阻增加，某化肥廠因受熱面腐蝕使熱效率降低 12%，年多消耗標煤 8000 噸。

· 安全風險激增：爆管事故可能引發(fā)蒸汽泄漏、火災爆炸等嚴重后果，近五年化工行業(yè)因余熱鍋爐腐蝕導致的安全事故占比達 18%。

· 運維成本攀升：某化工園區(qū)統(tǒng)計顯示，腐蝕相關維護費用占設備運行成本的 25 - 35%。

三、系統(tǒng)性腐蝕防護策略構(gòu)建

（一）高性能材料選型

1. 高溫防護材料：Inconel 625 鎳基合金在 700℃下對含硫、氯煙氣表現(xiàn)優(yōu)異；Cr25Ni20 耐熱鋼適用于 650℃以下高溫環(huán)境。

2. 低溫抗蝕材料：ND 鋼在硫酸露點腐蝕環(huán)境中，腐蝕速率僅為普通碳鋼的 1/5；鈦合金對 HCl、HF 具有良好耐受性。

3. 陶瓷基復合材料：碳化硅（SiC）涂層可承受 1200℃高溫，同時抵抗顆粒沖刷與化學腐蝕。

（二）運行參數(shù)優(yōu)化調(diào)控

1. 溫度精準控制：通過調(diào)節(jié)旁路煙道、優(yōu)化燃燒工況，確保壁溫高于酸露點 20 - 30℃。某冶煉廠采用此策略后，硫酸腐蝕速率下降 70%。

2. 流速優(yōu)化設計：將煙氣流速控制在 8 - 12m/s，某燃煤鍋爐通過加裝導流板，使沖刷腐蝕減輕 40%。

3. 前端凈化處理：采用 SCR 脫硝、石灰石 - 石膏法脫硫、活性炭吸附脫氯等技術(shù)，某化工企業(yè)將煙氣中 SO?降至 50mg/m3，HCl 降至 10mg/m3。

（三）表面防護技術(shù)升級

1. 復合涂層體系：采用 “環(huán)氧底漆 + 氟碳面漆” 的有機涂層用于低溫部位；等離子噴涂陶瓷涂層（如 Al?O? - TiO?）適用于高溫沖刷區(qū)域。

2. 納米表面處理：納米鋅鋁涂層通過自修復機制延長防護周期，某余熱鍋爐應用后，防腐壽命提升至 8 - 10 年。

（四）智能運維管理體系

1. 在線監(jiān)測系統(tǒng)：部署紅外熱成像、超聲波測厚等設備，實時監(jiān)測壁溫與腐蝕厚度，某電廠通過在線監(jiān)測將爆管事故率降低 85%。

2. 智能清洗技術(shù)：采用機器人自動噴砂、干冰清洗等方式，避免化學清洗對金屬的二次損傷。

3. 預測性維護：基于大數(shù)據(jù)分析建立腐蝕預測模型，提前 3 - 6 個月預警設備風險。

化工煙氣對余熱鍋爐受熱面的腐蝕是多種因素耦合作用的結(jié)果，需從材料、工藝、管理等多維度構(gòu)建防護體系。隨著納米材料、智能監(jiān)測等新技術(shù)的應用，余熱鍋爐腐蝕防護正朝著精準化、智能化方向發(fā)展。未來，行業(yè)需進一步深化腐蝕機理研究，推動產(chǎn)學研協(xié)同創(chuàng)新，為化工行業(yè)綠色低碳發(fā)展提供堅實保障。
